Принципы изготовления катушки

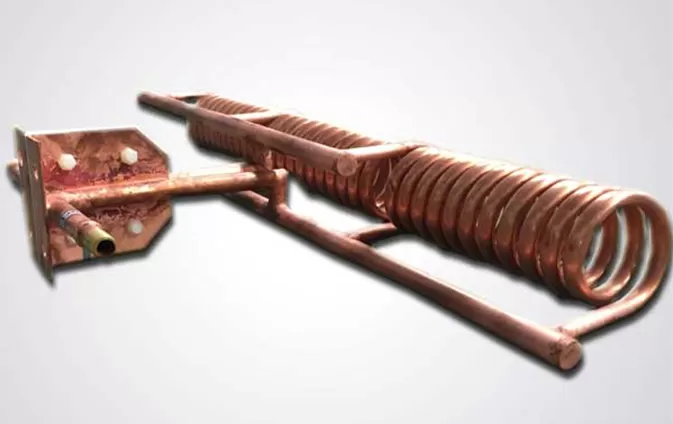

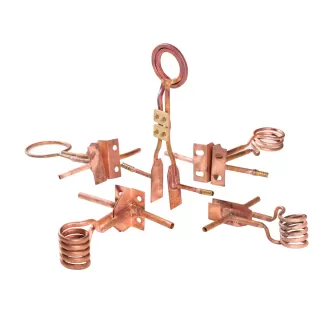

Индукционная нагревательная катушка изготовлена из медной трубки, нагреваемые части которой помещаются внутрь и нагреваются магнитным полем.В зависимости от размера нагревательного элемента, сформированного медной трубкой водяного радиатора для процесса индукционного нагрева, из-за протекания воды внутри медной трубы нагреватель нагреваться не будет.

деталью;

Эффективность индукционного нагрева заготовки зависит не только от мощности индукционной нагревательной машины, но и от формы индукционной катушки, количества витков, длины медной трубки, материала заготовки.

Форма и другие факторы напрямую зависят от оборудования, что позволяет добиться наиболее эффективного использования электроэнергии. В зависимости от материала и формы нагревательного элемента очень важна конструкция нагревательного змеевика

При проектировании индукционного контура, как правило, должны соблюдаться следующие принципы изготовления:

1. Сначала определите цель нагрева, закалки, ковки или горячего формования и сварки или термообработки.;

2. В соответствии с требованиями технологического процесса определите основную форму катушки: круглая, прямоугольная, квадратная, поддон для благовоний, неправильной формы.;

Как правило, при изготовлении круглой или квадратной заготовки нагревательная катушка должна быть круглой или прямоугольной формы.

Процесс сварки индуктора из медной трубки зависит от формы детали конструкции, катушка должна быть приварена к двум видам заготовки при одновременном нагреве.

3. Используемая медь

Как правило, для индукционной нагревательной машины SSF-60-160 следует выбирать медную трубку диаметром ≥8 мм или соответствующую площади прямоугольной трубки.

SSF ~ 50 следует выбрать для медной трубки ≥ φ5 или соответствующей площади прямоугольной трубки.

HFP ~ 20 следует выбрать для медной трубки ≥ φ3 или соответствующей площади трубки.

Оборудование для индукционного нагрева серии MFP должно основываться на работе оборудования для определения конкретного материала.

4. Зазор между катушкой и обрабатываемой

Обычно процесс теплопередачи должен зависеть от размера заготовки, диаметр рулона и расстояние между заготовками должны составлять от 4 до 20 мм; чем больше размер, тем больше зазор.

Обычно процесс закалки должен основываться на глубине закалки заготовки, диаметр катушки и расстояние между заготовками следует регулировать в пределах 1,5 - 10 мм; чем больше глубина, тем больше зазор.

5. Индуктивность катушки

Как правило, индуктивность датчика ультразвукового оборудования компании должна регулироваться в следующем диапазоне (приведенные ниже данные являются данными без нагрузки)

Оборудование SSF-30 ~ 50:

  0,7 ~ 1 мкГн (однооборотная вторичная обмотка трансформатора), полная индуктивность первичной обмотки (180-256 мкГн);

Оборудование SSF-60:

  0,8 ~ 1 мкГн (однооборотная вторичная обмотка трансформатора) общая индуктивность первичной обмотки (135-169 мкГн);

Оборудование SSF-80

0,8 ~ 1 мкГн (однооборотная вторичная обмотка трансформатора) общая индуктивность первичной обмотки (115-144 мкГн);

Оборудование SSF-120

0,8 ~ 1 мкГн (однооборотная вторичная обмотка трансформатора) общая индуктивность первичной обмотки (80-100 мкГн);

Оборудование SSF-160

 3,5 ~ 4 мкГн (корпус вторичного трансформатора) общая индуктивность первичной обмотки (88-100 мкГн);

Оборудование HFP-20:

0,5 ~ 0,8мкГн (однооборотная вторичная обмотка трансформатора), полная индуктивность первичной обмотки (200-320 мкГн);

Вторичное резонансное устройство и устройство с регулируемым передаточным отношением могут использоваться для определения параметра индуктивности в соответствии с конфигурацией устройства.

6. Использование магнитного

Обычно датчик гашения может быть добавлен к магниту, материал - медь, нержавеющая сталь и другие магнитные металлы могут быть добавлены при добавлении магнита.

Для SSF, HFP, HGP и другого высокочастотного оборудования следует выбирать магнит из ферритового материала. В качестве магнитного материала для оборудования MFP следует выбрать лист кремниевой стали.

Вышеуказанная информационная поддержка со стороны Duolin, пожалуйста, пришлите нам ваше назначение для нагрева, мы бесплатно изготовим катушку и протестируем в соответствии с вашими требованиями к нагреву.
