принцип изготовления индукционной нагревательной катушки

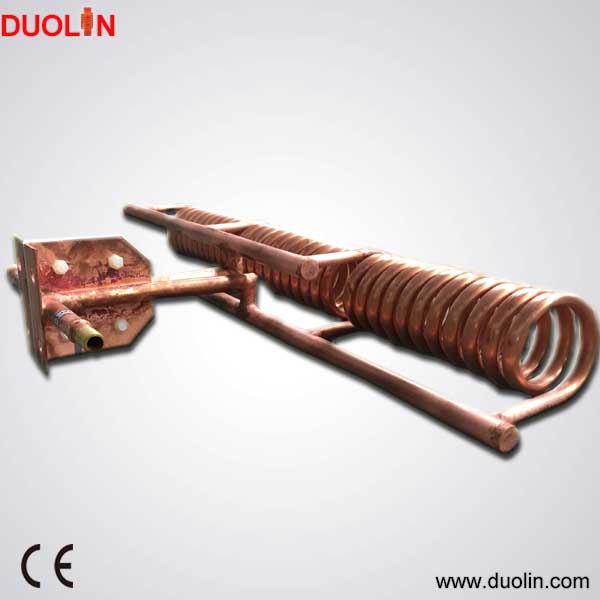

                                                & Изготовление индукционной нагревательной катушки

Результат нагрева зависит не только от тока индукционной катушки, но и от формы индукционной катушки, количества витков, выводов катушки, а также от материала и формы нагреваемых деталей. Дляоптимизации мощности индукционной машинынаиболее важным является проектирование катушки в соответствии с материалом и формой детали.

В целом, при проектировании индукционной катушки следует руководствоваться следующими принципами:

1. Форма катушки должна быть основана на форме поверхности нагрева деталей. Убедитесь, что медная трубка катушки и поверхность нагрева заготовки расположены параллельно, а направление тока в соседних витках должно совпадать.

мм

2. Для определения витков катушки

В следующих ситуациях следует использовать двойные или многооборотные витки:

2.1 Немагнитные материалы, такие как медь/латунь, алюминий и т.д.

2.2 Диаметр деталей ≤20 мм

2.3 Плоский нагрев

2.4 нагрев внешним магнитным полем

3. Регулировка расстояния между катушкой и деталью осуществляется в соответствии с принципами:

3.1 для мелких деталей расстояние между катушкой и деталью должно составлять 1-3 мм.

3.2 Для крупных деталей расстояние между катушкой и деталью определяется в соответствии со следующими принципами:

l  Когда мощность машины будет установлена на максимум, и ток также достигнет максимальной величины, но нагревается очень медленно, следует уменьшить расстояниемежду катушкой и деталямиили увеличить количество витков индукционной катушки.

l  Когда мощность машины установлена на максимум, но ток не может достичь половины своей мощности, вам следует увеличить расстояниемежду катушкой и детальюили уменьшить количество витков индукционной катушки.

4. Для нагрева внешним магнитным полем (например, плоского нагрева, нагрева по внутреннему диаметру и т.д.) или нагрева немагнитных материалов использование концентратора потока другой формы может значительно увеличить выходную мощность машины. В этом случае выходная мощность может быть оптимизирована.

5. Сделайте выводы катушки как можно короче, поскольку длинные выводы катушки увеличат потери энергии в машине. Например, для SSF длина вывода катушки составляет около 200 мм, а для HFP - около 150

6. Если форма змеевика определяется методом нагрева и снижает эффективность нагрева, выберите машину с более высокой мощностью.
